一．功能特点：
● 采用 PFM 与 PWM 技术，自动过流保护的开关电源。
● 具有恒定电流、恒定电压、恒定功率（扭矩）输出及外接电位器，外部PLC信号控制
等多种工作模式。
● 输入电源AC180～260V，50/60HZ。
● 输出DC 0～24V/0～4A，驱动磁粉离合器/制动器。
● 落地式、壁挂式、面板镶嵌式多种安装模式。
● 厚、薄机壳用户可任意选择。
● -10～65ºC，相对湿度85RH以下的使用环境。
二．型号规格：
|
型号
|
输出电压
|
最大输出功率
|
最大输出电流
|
|
ST-200
|
DC 0-24V
|
|
4A
|
三．端子排接线说明：
|
端口
|
说明
|
端口
|
说明
|
端口
|
说明
|
|
5V
|
辅助电压输出
|
AO
|
电压反馈
|
|
地线
|
|
SET
|
控制端
|
Vout+
|
磁粉制动器/离合器
|
L
|
AC180～260V
50/60HZ
|
|
GND
|
电路地
|
Vout-
|
N
|
| |
注：AO是反馈输出电压，它与输出电流同步地在0~5V之间变化。 |
四．控制模式:
1、面板控制。
2、外接PLC控制。
3、外接电位器控制。
五．安装尺寸:

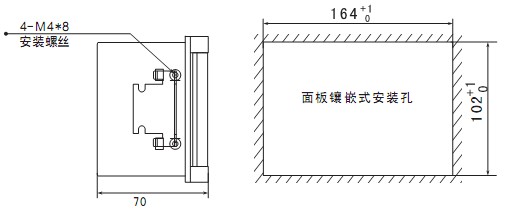

1、ST-200薄机壳
ST-200薄机壳只采用镶嵌式一种安装方式

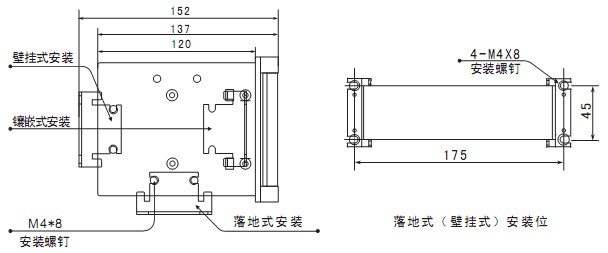

2、ST-200厚机壳
ST-200厚机壳可采用镶嵌式、落地式、壁挂式三种安装方式

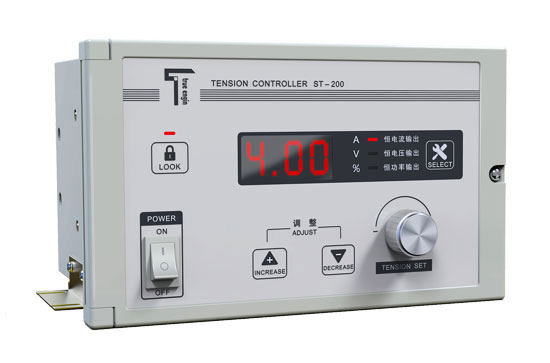

六．效果图:
