一．功能特点：

●具有过流、过热、短路保护功能，可长期可靠的工作。
●独有多圈精密微调技术，调节丝丝入微。
●具有多样化控制模式（面板旋钮调节、外接PLC控制、外接手调电位器）。
●具有24V、36V、48V系列规格输出电压。
●具有强劲恒定的2A 、3A 、4A、5A输出电流，规格齐全，随意选择。

二．型号规格：


型号	输出电压	最大输出功率	最大输出电流
ST-202P	0-24V	≤100W	2A
ST-203P	0-24V	≤100W	3A
ST-204P	0-24V	≤100W	4A

注： 若用户定制48V的ST-200P，其最大输出电流为2A。

三．端子排接线说明：

端口	说明	端口	说明	端口	说明
5V	辅助电压输出	AO	电压反馈	PE	地线
SET	控制端	Vout+	磁粉制动器/离合器	L	220V/50HZ
GND	电路地	Vout-		N

注：AO是反馈输出电压，它与输出电流同步地在0~5V之间变化。

四．控制模式:
1、面板控制模式:跳线帽插至“PANEL面板”处。

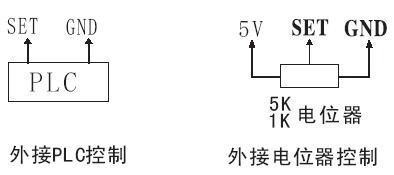

2、外接PLC控制：
a、PLC输出0—5V时：跳线帽插至“0—5V”处。
b、PLC输出0—10V时：跳线帽插至“0—10V”处。
c、PLC输出0—20mA时：跳线帽插至“0—20 mA处。
3、外接电位器控制：跳线帽插至“0—5V”处。
