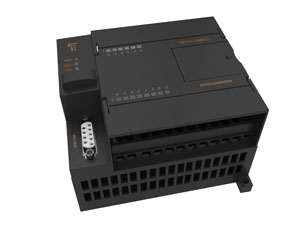

PLC主模块TE2N-14MT22

• 产品名称PLC主模块TE2N-14MT22
• 产品简介本产品是PLC主模块，由8点24V直流输入和6点24V直流输出组成，并且采用光电隔离技术。 用户使用该模块有下列优势：用户可分别对PLC及任何扩展模块的混合体进行组态和拼装，同时模块很容易扩展I/O点数。当应用范围扩大，需要更多输入/输出点数时，PLC可以增加扩展模块，即可以增加I/O点数。本产品增加模拟量输入/输出各2路,减少扩展模块的冗余。本产品兼容三菱梯形图编程软件，支持最新版的Gx-developer 8.86以及 三菱最新的GX-Works2。本产品带有USB-232接口和RS-485DB9通用串行接口，支持三菱编程口协议，可作为从机与计算机、触摸屏等上位机进行通信。

产品详细



产品名称：PLC主模块

产品型号：TE2N-14MT22

产品规格：

输入特性：
输入方式	S/S短接帽可选NPN/PNP输入方式
输入点数	8
输入电压	漏型/源型
输入电压额定值	24VDC
输入“1”信号	15~30V
输入“0”信号	0~5V
隔离	光耦
每组	8点
输入电流“1”信号	4mA
输入延时（额定输入电压时）	4.5ms
电源消耗（从背板总线5V DC）	30mA
输出特性
输出方式	晶体管
输出点数	6点
额定负载电压L+/L1	24V DC
允许电压“1”信号	20V DC
隔离	光耦
每组点数	6
输出电流“1”信号 40℃时额定值	0. 5A
输出电流“0”信号 40℃时额定值	10uA
输出电流总和40℃	3.0A
物理特性
功耗	典型值3W
尺寸	90*80*62mm
重量	200g

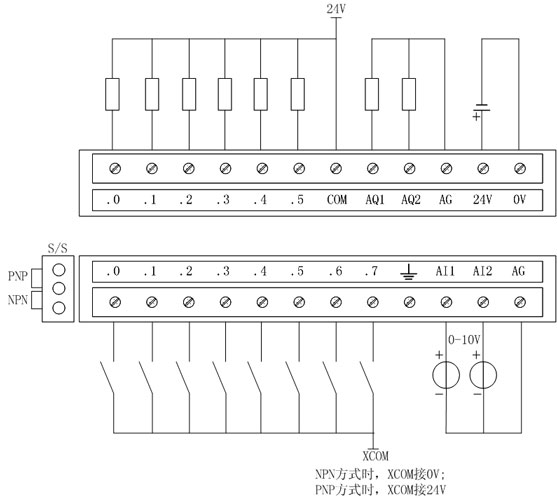

产品接线图：
