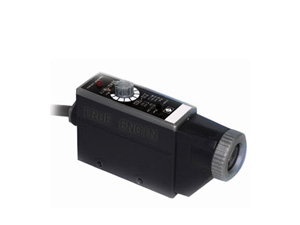

检测方式 | 同轴反射式 | 检测距离 | 10mm±2mm |
供电电压 | DC10V-30V±10% 波纹<10% | 消耗电流 | <45mA |
光源色谱 | 红 绿 蓝 白 | 光点 | φ0.5~φ1.5 |
检测角度 | 光线与被测物表面垂直,偏差≤±15° | 响应时间 | 0.0~1.0ms |
输出方式 | 亮动、暗动可选 | 输出指示 | 红色LED |
输出电压 | 高电平≤1.5V 低电平≤1.2V | 带载电流 | ≤200mA |
灵敏度 | 单圈可调 | 抗环境光 | 白炽灯<3000Lx 太阳光<1000Lx |
环境温度 | 操作-15℃~65℃保存-25℃~80℃ | 引出线 | φ5.4PVC四芯护套屏蔽电缆标长2M |
防护等级 | Ip67(防潮防尘) | 重量 | ≈300g |
电路保护 | 电压:反极性保护 输出:短路保护 具有任意接错线保护 |
电流保护 | 负载电流大于200mA时开关自动跳开,小于200mA时信号又自动回复 |
4、输出回路图
5、外形尺寸
6、注意事项
1)、通电前务必检查所有可用电源是否符合要求DC10V-30V±10%,最高不能查过40V,否则有可能损坏光电开关。
2)、为保证高精度、稳定的检测,要保证做到两点:意思检测距离符合各型号的额定检测距离,如检测距离为12mm的,在安装时就必须使检测距离为12mm,这样能使开关有上下4mm的防振动区就将大大缩小;二是严格按操作步骤调节灵敏度,且每换不同包装纸就应重新调节一次。
3)、安装时应防止强光直射进入光学镜头,应采取适当的避光措施。
4)、工作环境的温度、湿度、振动,冲击以及其他有腐蚀性气体,均可能影响光电开关的工作,请注意尽量排除这些因素的影响。
5)、平时注意保护光学镜头的清洁,安装时尽量避免镜头竖直朝上,避免灰尘。
