ST2132型速度张力联动控制器说明

ST2132型控制器对应的机械模型是:烘箱部采用张力传感器加张力变送器(信号放大器)检测张力;收卷部采用浮动辊来检测张力;复合部采用速度模式的变频器控制;一放卷部、二放卷部均由张力控制器加张力传感器来管理;可带匀胶电机。

项目

数量

厂家

备注

一、二放卷部

1

张力控制器

2台

楚鹰科技



2

张力传感器

2对

楚鹰科技



3

磁粉制动器

2台

用户配备



复合部

1

伟创变频器AC60系列7.5KW

1台

伟创科技



2

变频电机7.5KW

1台

收卷



1

浮动辊电位器

1台

楚鹰科技



3

伟创变频器AC60系列5.5KW

1台

伟创科技



4

变频电机5.5KW

1台





烘箱

1

张力传感器

1对

楚鹰科技



2

张力变送器

1台

楚鹰科技



3

伟创变频器AC60系列5.5KW

1台

伟创科技



4

变频电机5.5KW

1台

用户配备



主控模块

1

人机界面7’’真彩屏OP70,可触摸按键,可外扩按键(可选)

1和2之间选1台

楚鹰科技



2

Eview人机界面 触摸屏(可选)

台湾EVIEW



3

主控制器TEM222A

1台

楚鹰科技



4

数字量扩展模块TEM2222(8I8Q)

1台

楚鹰科技



5

24V4A稳压电源

1台

----

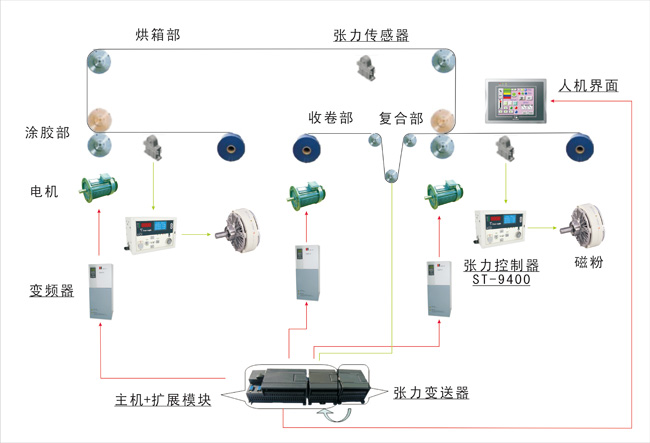

结构图:
